進芯電子推出汽車空調壓縮機方案

2024-07-25 來源:原創 瀏覽量:6743

分享到：

汽車空調通過將車廂內的溫度、濕度、空氣清潔度及空氣流動調整和控制在最佳狀態，駕乘人員提供舒適的環境，提升駕乘體驗?？照{(diào)壓縮機作為汽車空調制冷系統的心臟，起著壓縮和輸送制冷劑蒸汽的作用。

為了讓汽車空調實現快速啟動、速冷速熱、運行穩定、節能靜音等功能，作為心臟的車載空調壓縮機需提供強大性能支持。針對以上應用需求，進芯電子推出汽車空調壓縮機方案。該方案以進芯32位DSP車規芯片ADP32F035BQ為控制核心，以針對汽車空調壓縮機的自研無感FOC控制算法，能夠很好的觀測負載的轉速和轉矩，具有啟動快速可靠、低速大扭矩、高速運行平穩、噪聲小、效率高等特點。

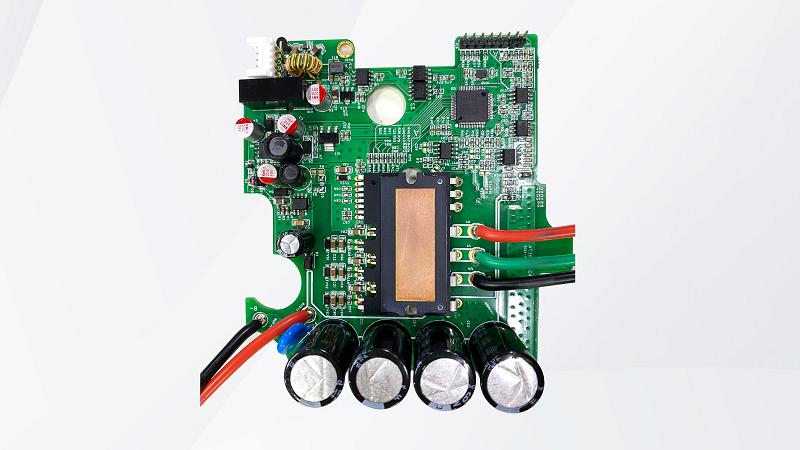

空調壓縮機方案

產品參數：

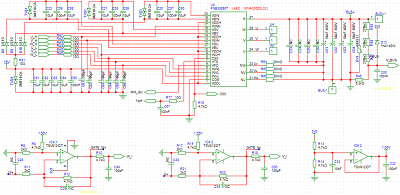

硬件組成：ADP32F035BQ + IPM

工作電壓： DC 360V/ 540V

功率：3000~ 4000W

電機：PMSM電機

控制算法：雙電阻/單電阻無感FOC控制

保護功能：過壓、欠壓、過流、缺相、堵轉保護等

方案特點：

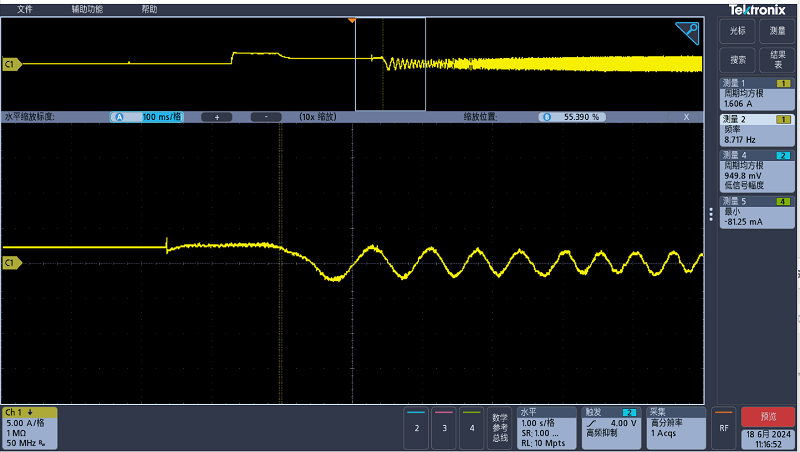

具備強帶載啟動能力，提升了帶載啟動成功率

弱磁升速功能，進出弱磁平滑

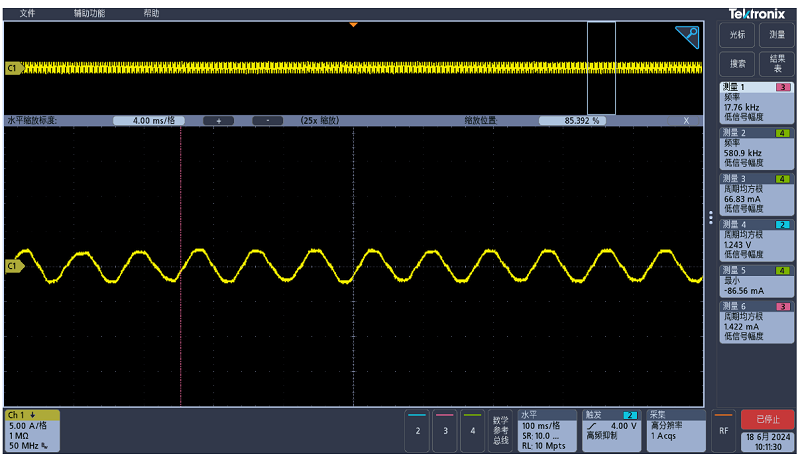

使用自研算法方案，讓電機控制更加平穩

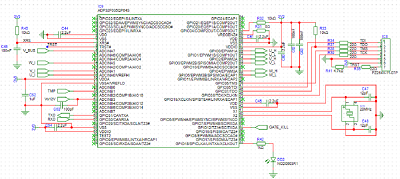

主控芯片特性

ADP32F035BQ是一款專用于汽車電機驅動器、空調壓縮機、汽車OBC、DC/DC轉換器等場合的高可靠性的車規DSP芯片，具有很高的性價比和出色的控制性能。

主頻	100MHz
加速單元	CLA控制算法加速器
存儲資源	36KB RAM/128KB Flash

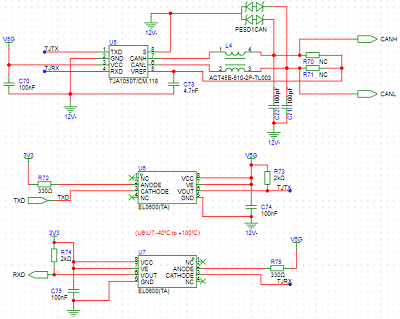

通訊接口	SPI/SCI/I2C/LIN/CAN
外設	12PWM+3CAP+QEP+延時濾波
模擬外設	3比較器+14路通道ADC+溫度傳感器+雙采樣保持
電機驅動方式	有感/無感方波；有感/無感弦波
